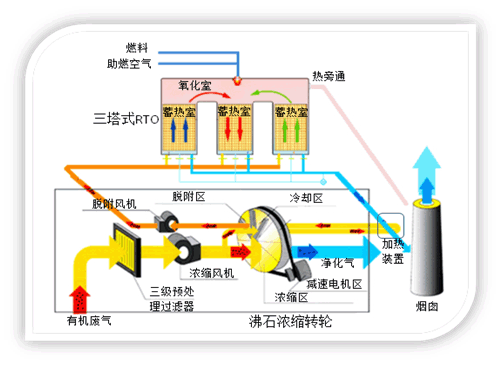

沸石轉輪+RTO(蓄熱式熱力燃燒技術）處理工藝主要由沸石轉輪濃縮（吸附區域、脫附區域、冷卻區域）、脫附系統、蓄熱式燃燒系統（RTO爐體、陶瓷蓄熱體、燃燒系統等）及控制系統等部分組成。
沸石轉輪濃縮裝置+RTO燃燒系統由五個部分組成：
一、預處理系統
首先通過初、中、高三級過濾法，去除廢氣中的細小顆粒，使有機廢氣滿足沸石轉輪吸附的潔凈度要求；再通過升溫降濕的方法，使有機廢氣滿足沸石轉輪吸附的溫濕度要求；
二、沸石轉輪吸附系統
沸石可捕捉到濃度非常低VOCs分子，通過風機的作用，將經過預處理的有機廢氣通過沸石轉輪的吸附區，有機物分子被沸石轉輪特有的吸附孔捕捉，吸附達標的氣體直接排入煙囪；
三、脫附系統
經一段時間吸附后，沸石轉輪吸附區會吸附飽和，此時，用小股熱（200~230℃）吹掃沸石轉輪的脫附區，將有機物從沸石中脫附出來后通過風機送入焚燒爐，使沸石再生，如此循環；
四、燃燒系統
從沸石分子篩中脫附出的VOCs氣體，通過風機送入燃燒系統進行氧化燃燒，把有機廢氣完全氧化成水和二氧化碳。
五、沸石轉輪冷卻系統
由于沸石經過熱風吹掃脫附后，溫度變高從而無法吸附有機物，此時需要對沸石進行冷卻降溫，使其降到常溫，保證其吸附效率。
工藝原理：

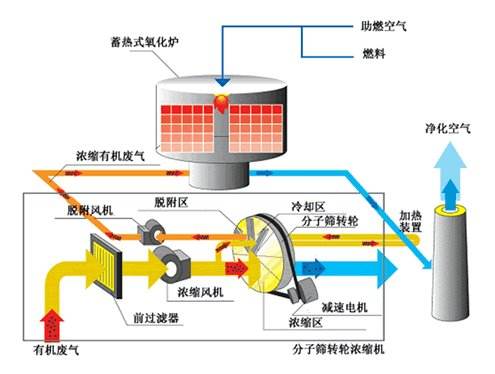

吸附濃縮：含有VOCs的廢氣由主工藝風機吸入前處理過濾器，由前處理過濾器濾除雜質后的廢氣進入沸石轉輪[CR]，被沸石轉輪吸附處理后的氣體達標排入大氣中。
脫附燃燒：利用RTO燃燒爐產生的熱量進行熱脫附工藝，清潔空氣由脫附風機進入，經換熱器進入沸石轉輪，熱空氣將沸石加熱，吸附在沸石中的VOCs被脫附出來進入RTO燃燒爐，從燃燒爐中排出的高溫達標氣體通過換熱器實現廢熱利用，最終排放至大氣中。
