單段爐冷凈煤氣站（無煙煤）工藝流程：由煤氣發生爐生成的未凈化煤氣，溫度為500-600℃，進入雙豎管經熱循環水冷卻，并使煤氣中的部分灰塵洗滌下來，從豎管下部的水封中排出，煤氣從豎管中排出，溫度約為80-90℃，進入洗滌塔進行冷卻和除塵，再進入電氣濾清器進行除塵后，使煤氣溫度冷卻至35-45℃，經煤氣加壓機加壓，捕滴器進一步脫去水和焦油后，送往各用戶使用。

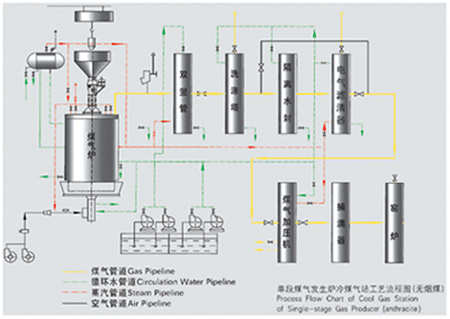

單段式煤氣發生爐冷煤氣站工藝流程圖（無煙煤）
單段爐冷凈煤氣站（煙煤）工藝流程：由煤氣發生爐生成的粗熱煤氣（溫度為500-600℃）首先進入雙豎管被熱循環水冷卻洗滌，煤氣中的部分灰塵隨熱循環水從雙豎管下部的水封中排出，被雙豎管洗滌降溫后的煤氣溫度約為80-90℃，經隔離水封進入Ⅰ級電氣濾清器進行捕焦油和灰塵，煤氣溫度冷卻至35-45℃。經隔離水封再進入Ⅱ級電氣濾清器進一步進行脫油除塵。通過煤氣加壓機加壓，再經捕滴器脫去水份后通過輸送管道輸送至用戶。

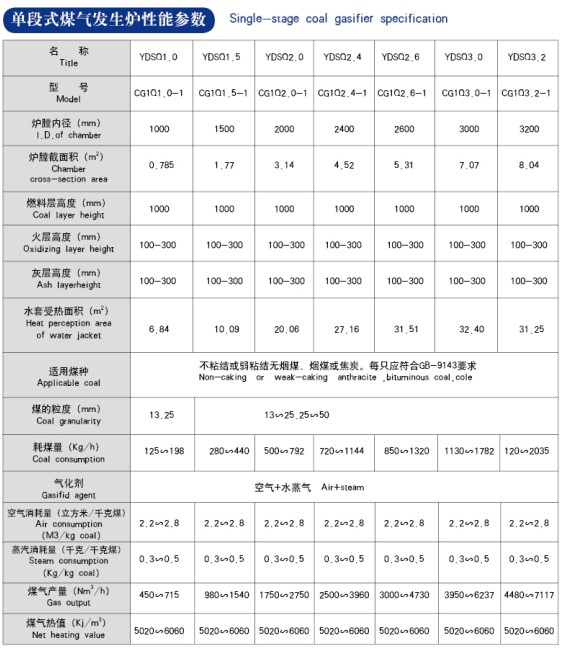

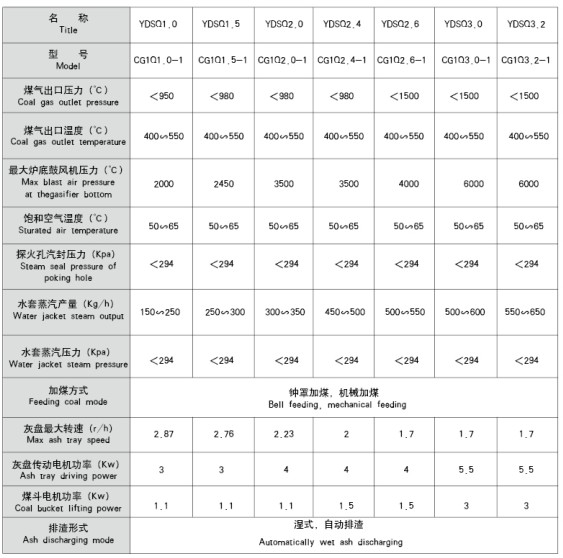

單段式煤氣發生爐技術參數
